Wegen der Analogie von d3- und d8-Konfiguration ist der graphisch aufgeräumtere d3-Fall dargestellt.

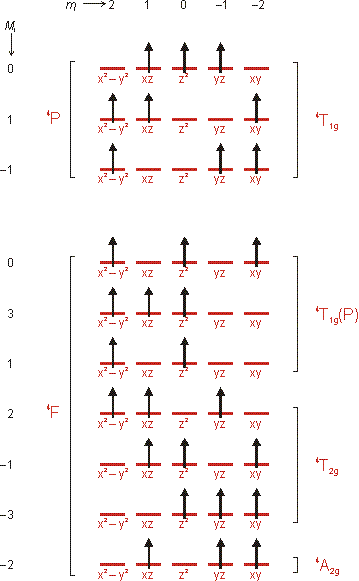

Man beachte im folgenden Diagramm die Mikrozustände des 4P-Terms. Diese stellen Zustände höherer Abstoßung zwischen den drei Elektronen dar – daran erkennbar, dass nur hier bei jeweils allen drei besetzten Orbitalen eine Koordinate stets vertreten ist, entsprechend einer Konzentration von Elektronendichte in der Nähe dieser Raumrichtung. Beispiel: xz1 (z2)1 yz1
